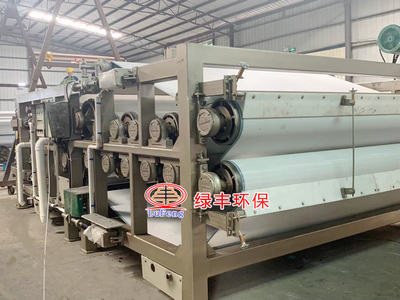

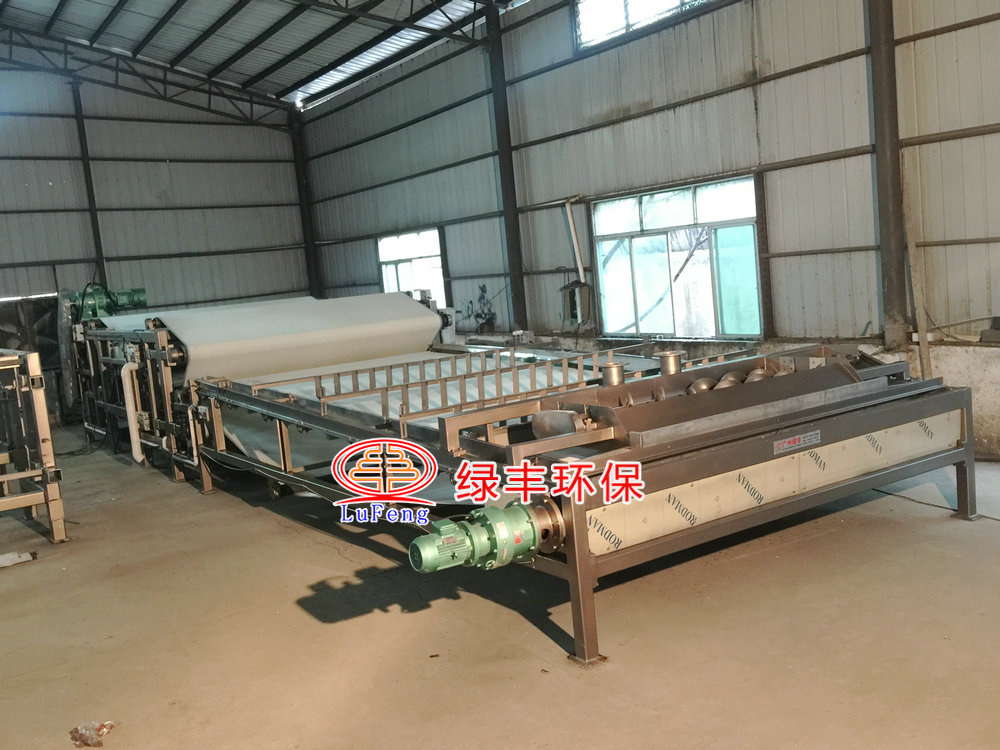

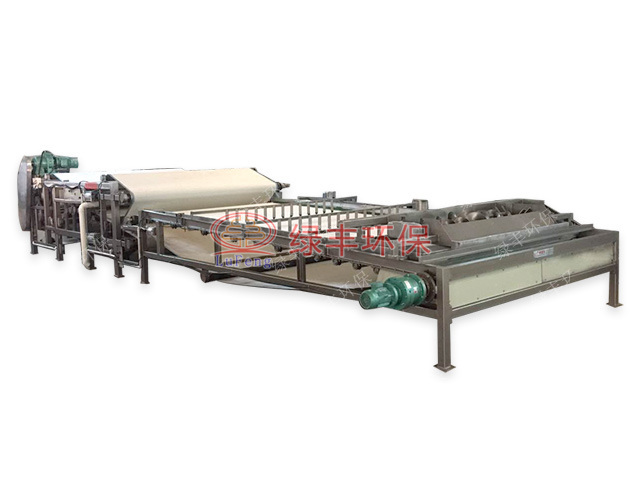

3带多辊污泥压滤机3500-S9

设备总长13.5m，采用浓缩压滤卧式分体结构，大弧形预压段，L形双面快速排水脱水辊，1-2组多孔对压辊，处理量比较大，适用于大型规模洗砂场、机制砂场、选矿厂、建筑打桩工地等泥浆的快速脱水处理，是用户选用最多的一种机型。

(高压脱水区配置7-13挤压辊）

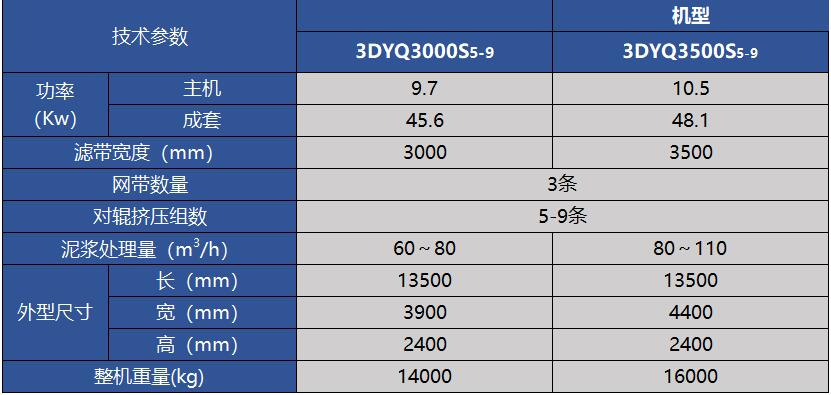

1、主要规格及技术参数：

2、主要工艺特点：

① 采用浓缩压滤卧式分体结构，具有10米长重力浓缩段。

②挤压段7-13条辊配置，大弧形预压段，4条L形大直径双面脱水辊。

③滤网纠编系统配备双光电开前及双保险控制装置，灵敏可靠，滤网传动装置变频调速。

④保证了较好的脱水效果、较大处理量及较低的处理成本、维护成本。

3、主要优点：

①处理量较大，产量较高，适合较大规模泥浆量脱水处理。

②机械性能稳定、可靠、可实现24小时连续生产运行。

③新式双流程絮凝，深度脱水效果好，滤饼含水率低，后续处置方便经济。

④滤液清洁，方便回用，减少二次污染。

⑤低絮凝液和动能消耗。

⑥整机防腐性好，操作方便，维护、维修简易。

⑦全自动运行控制，优质零配件使用寿命长。

4、适用范围：

处理量比较别大，特别适用于水洗机制石砂泥浆脱水、砂场废水污泥脱水、建筑泥浆脱水、打桩泥浆脱水、铁矿尾泥脱水、铜矿尾泥脱水处理、铅锌矿尾泥、萤石矿尾泥脱水、铝土矿尾泥、稀土矿尾泥、选矿废水等选矿泥浆大型泥浆脱水处理企业使用。

5、质量保证：

1）主机机架采用优质国标方管整体牢固焊结而成，其表面重防腐蚀处理效果：高压喷砂除铁锈、除氧化皮，再表面喷涂四层氟碳漆，以达到抗酸碱腐蚀性十年以上。
2）主机主体部分采用优质不锈钢制成，包括：主脱水辊、挡泥板、接水槽、防水罩、喷嘴、等零部件。
3）轴承座采用优质铸铁全密封，轴承为双排滚子大连冶金轴承，可保用三年，挤压辊、传动辊、导辊为优质无缝管外包优质耐磨橡胶，可保用三年。
4）根据污泥物理特性不同选用不同的滤网，本机采用强度高、透水性好、不易填堵塞、表面光滑、固体回收率高、易清洗、易折装的优质滤网。

6.工作原理：

泥浆经输送泵进入动（静）态混合器，与同时加入的浓度为0.05~0.1%阴(阳)离子絮凝剂溶液相混合并充分反应后，泥浆中的微小固体颗粒（或悬浮物）聚凝成体积较大的絮状团块，物料间的结合水及表面水被分离成自由水，当物料被输送铺展到加长的重力预脱水区（或带式浓缩机上）的滤网上，在重力的作用下自由水透过滤网背面而渗出分离，形成不流动状态的泥浆，达到压榨脱水区实施最大压力条件，然后随着网带的移动而夹持在上下两条网带之间，经过具有可调张紧力的过滤带及直径逐渐递减的转辊和对压辊，实施连续增加的缓慢的对辊挤压力、剪切力作用，通过楔形区、低压区、中压区、高压区和强力对辊挤夹区将泥浆中的水份经过逐级增压的方式不断挤压出来，最后形成含水率较低的滤饼排出，通过刮料板刮离，上下滤带分开，经过高压冲洗水及滚刷清除滤网表面孔隙中的微量颗粒，继续进入下一步脱水循环。
